02. ML-Agents - position,rigidbody 관측

🔷 실습2

- Agent가 Target을 향해 이동



- position, rigidbody 값 관측

- 연속 : actions.ContinuousActions







🔶 기본 세팅

- 폴더 정리







https://assetstore.unity.com/packages/3d/characters/free-mummy-monster-134212

Free Mummy Monster | 3D 캐릭터 | Unity Asset Store



- 패키지 다운로드 후 임포트







🔶 Agent 세팅

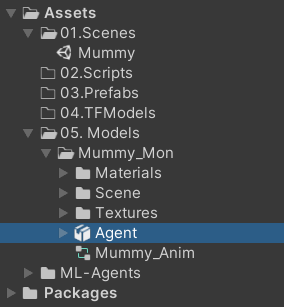

- Mummy_Mon프리팹을 Agent로 이름 변경

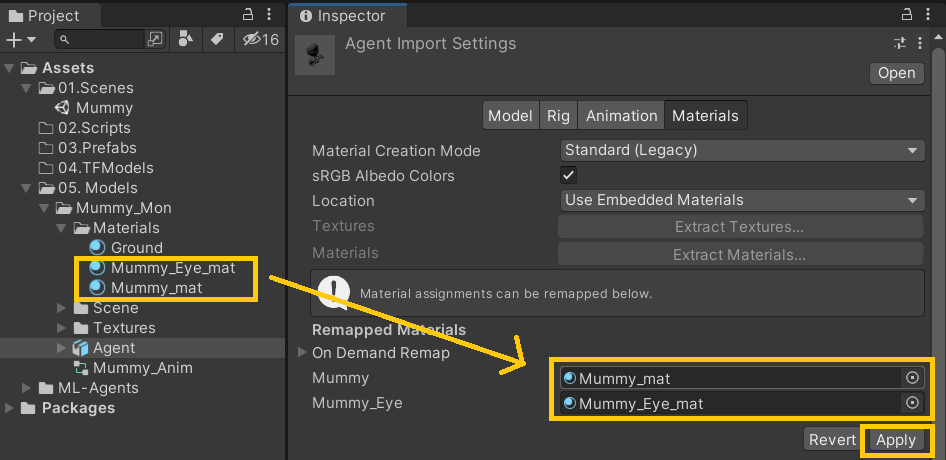

- 머티리얼 연결 > Apply







- 빈게임오브젝트(Stage)

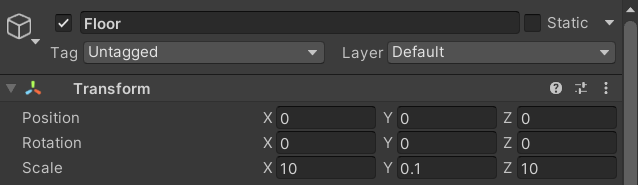

- 큐브(Floor)

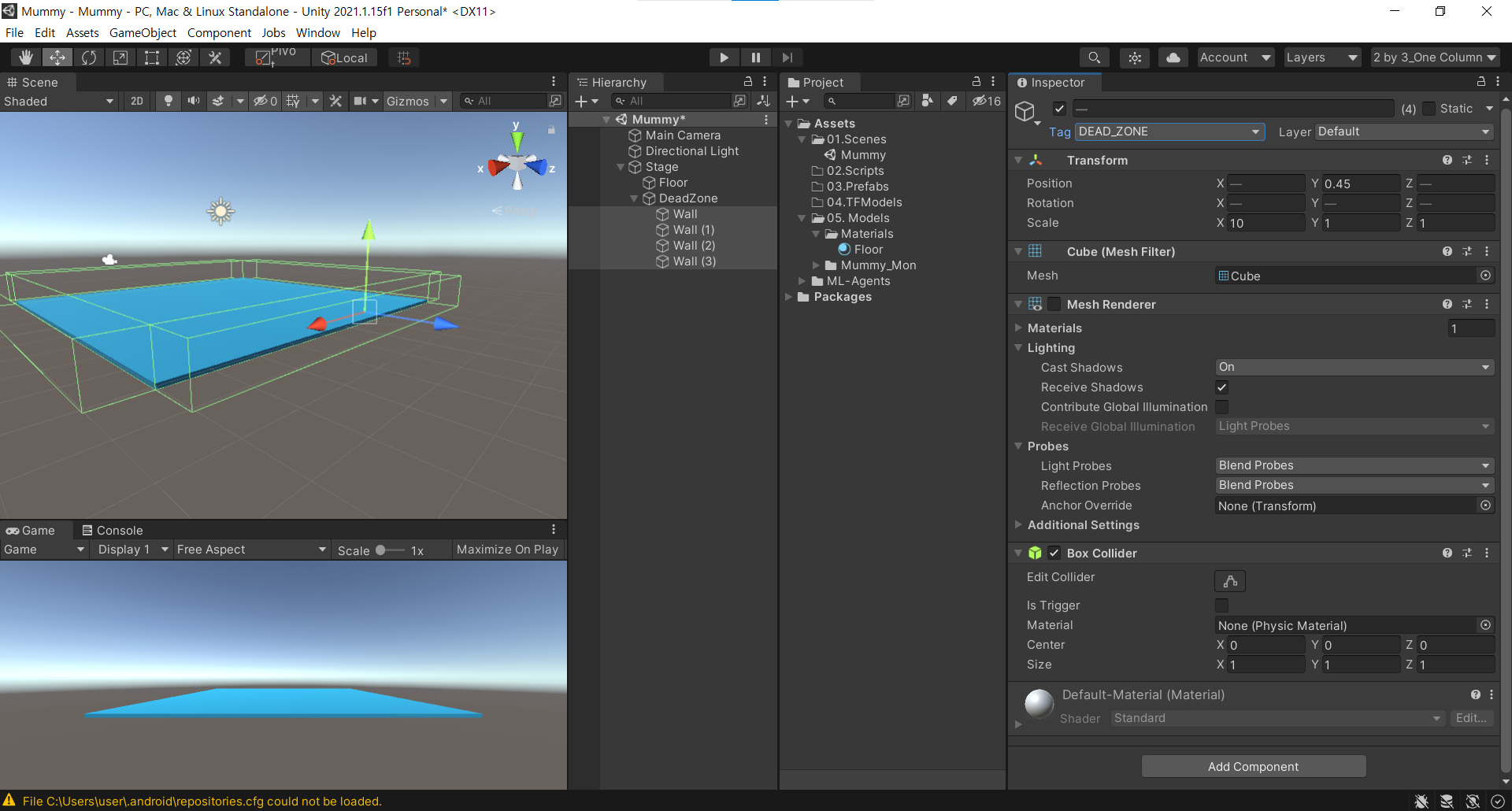

- 빈게임오브젝트(DeadZone)

- 큐브(Wall) 생성

- Mesh Renderer 비활성화

- Tag(DEAD_ZONE) 생성 > 적용

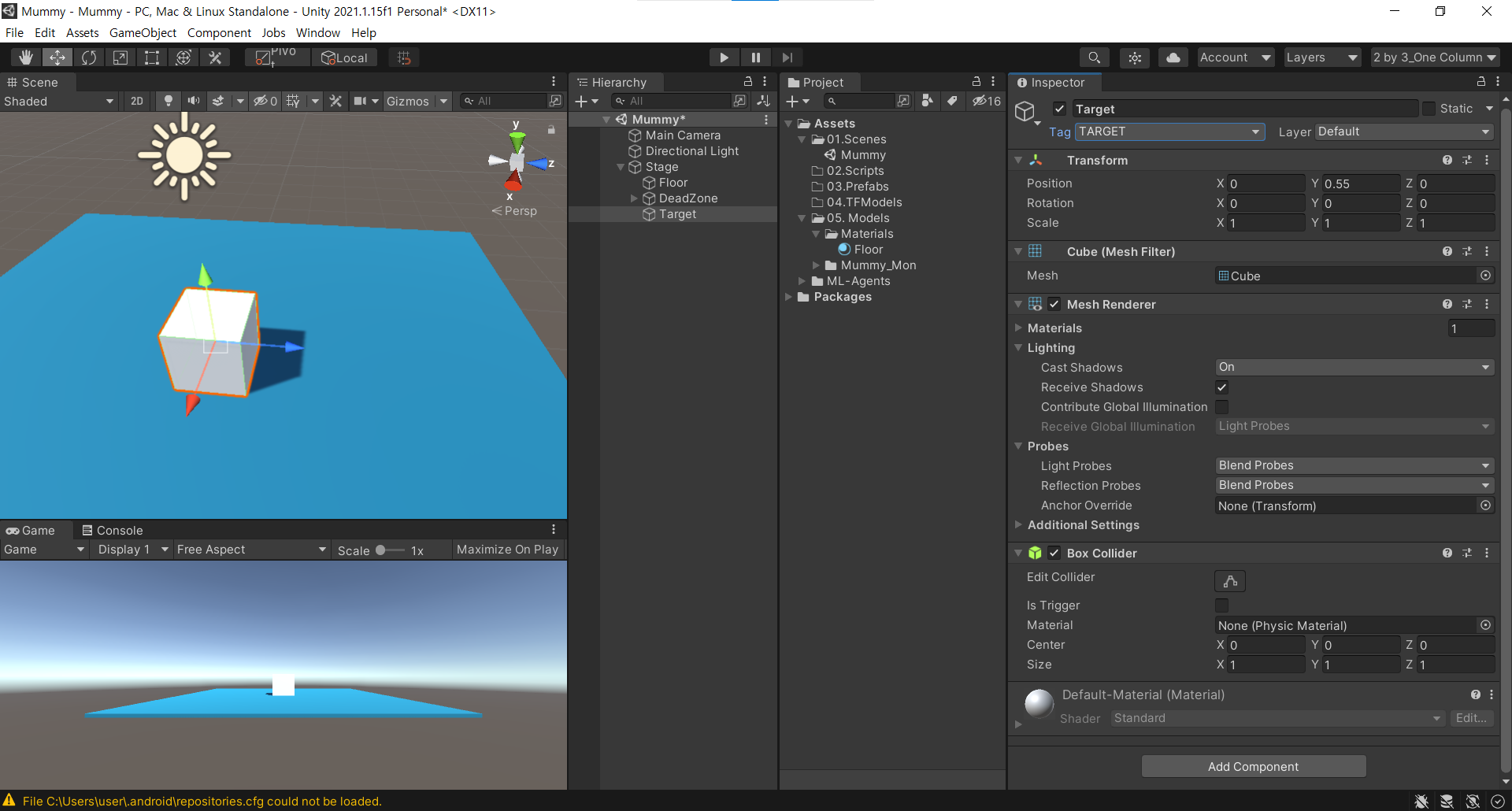

- 큐브(Target) 생성

- Tag(TARGET) 생성 > 적용

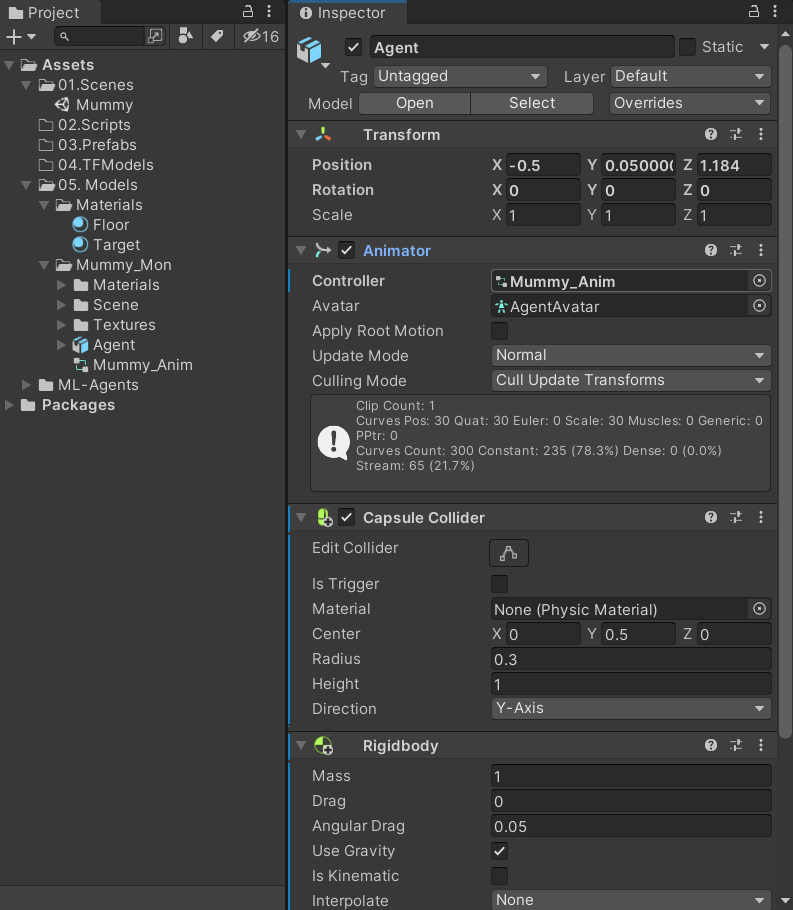

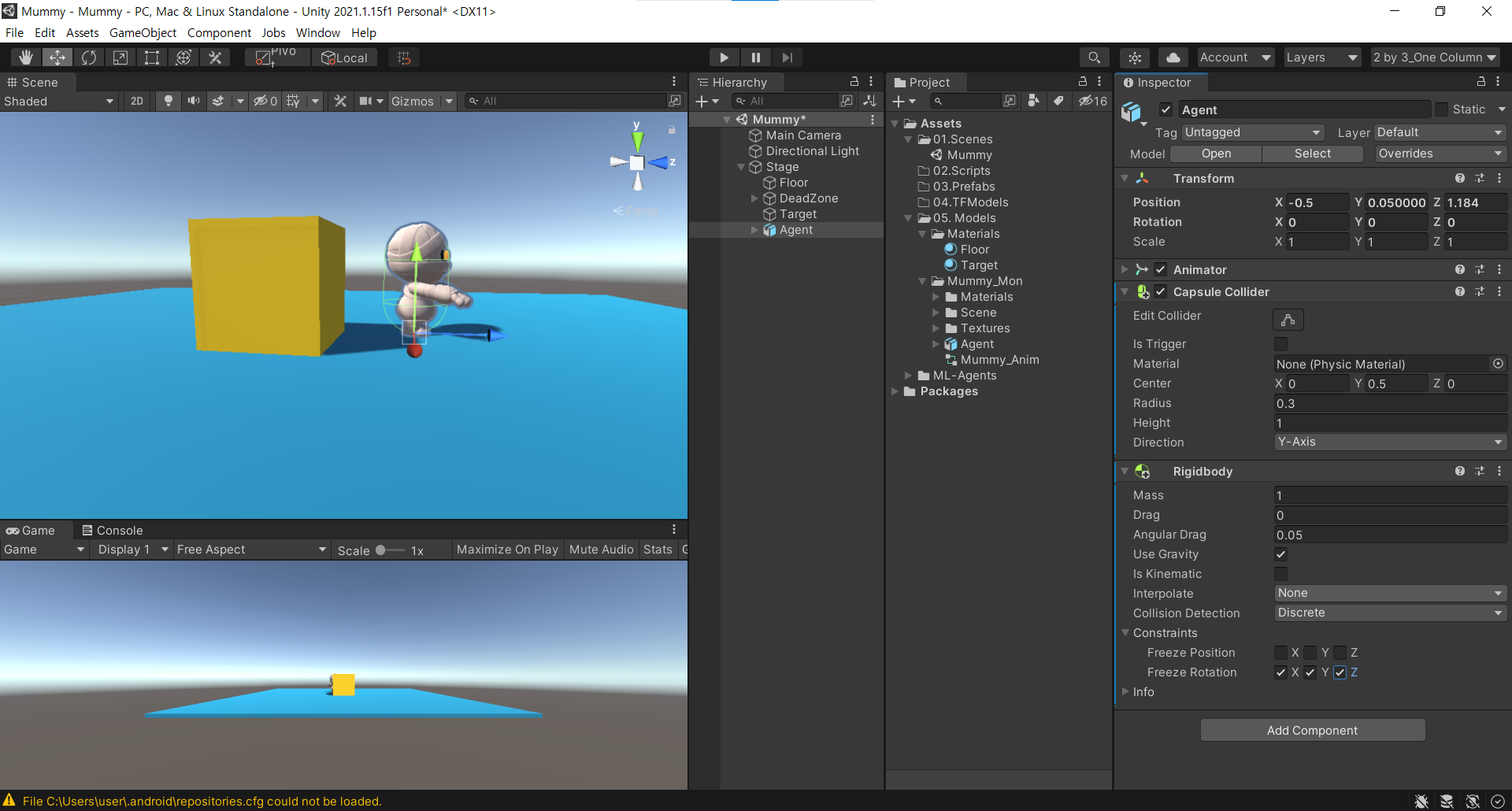

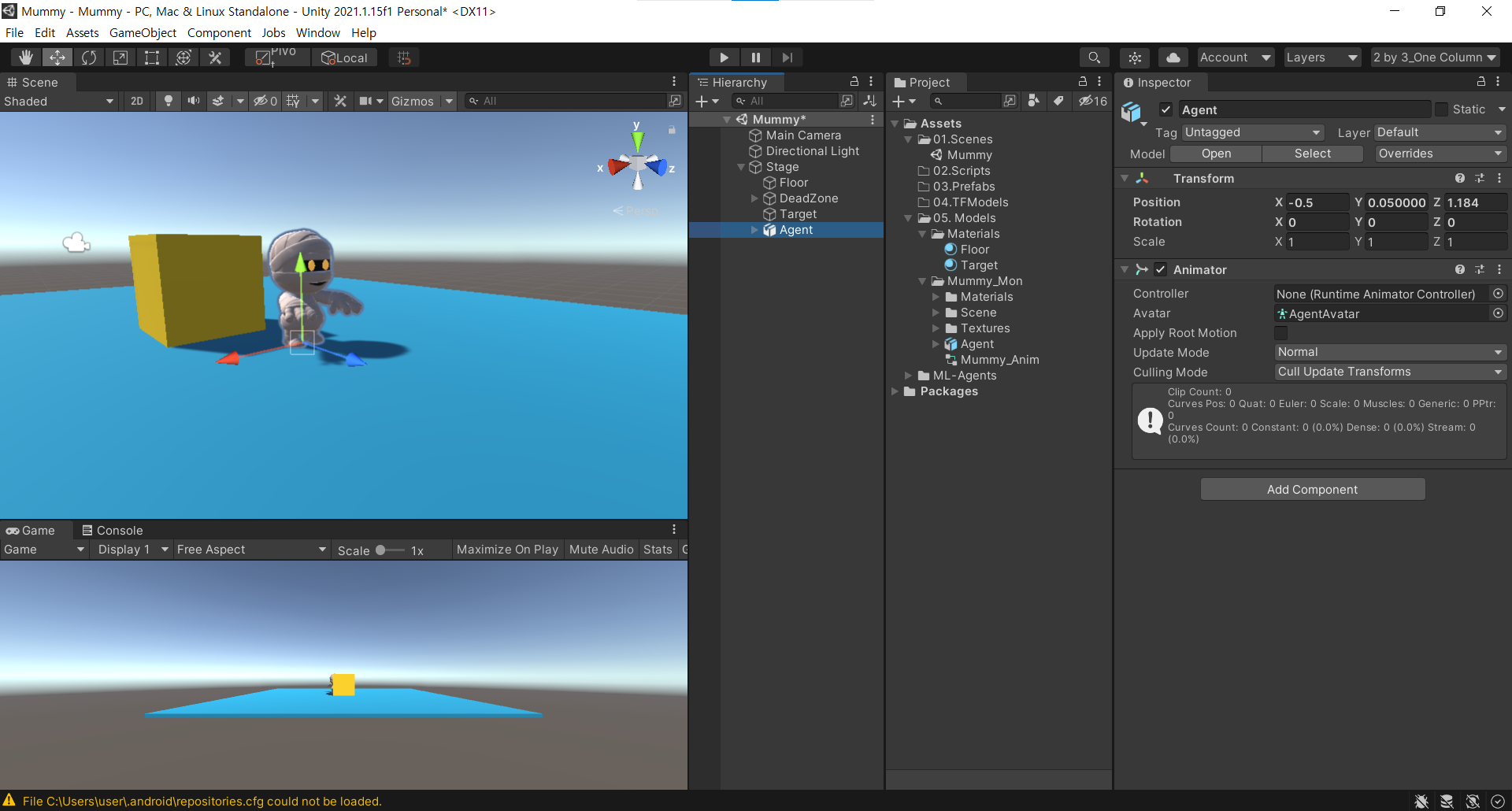

- Agent 추가







- Capsule Collider 추가 > 조정

- Rigidbody 추가 > Freeze Rotation







- Animator Controller 연결







🔶 Script 작성 : ML-Agent 기본 함수

- MummyAgent.cs 생성







using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using Unity.MLAgents;   // ML_Agents 네임스페이스

/*
    에이전트의 역할
    1. 주변환경을 관측(Observations)
    2. 정책에 의해 행동(Action)
    3. 보상(Reward)
*/

public class MummyAgent : Agent
{

}

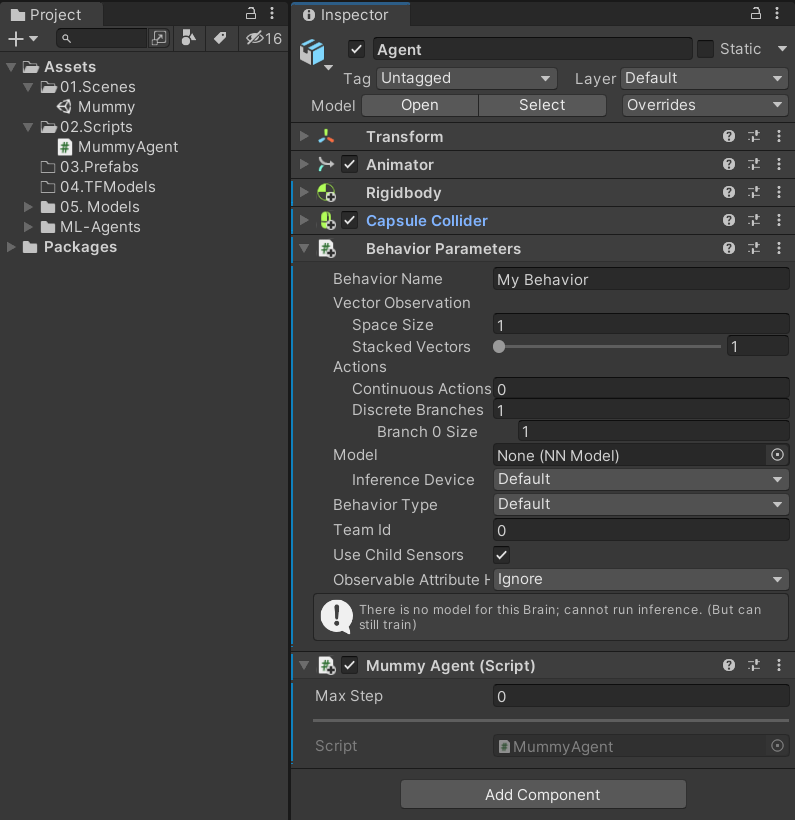

- Agent오브젝트에 MummyAgent.cs 연결

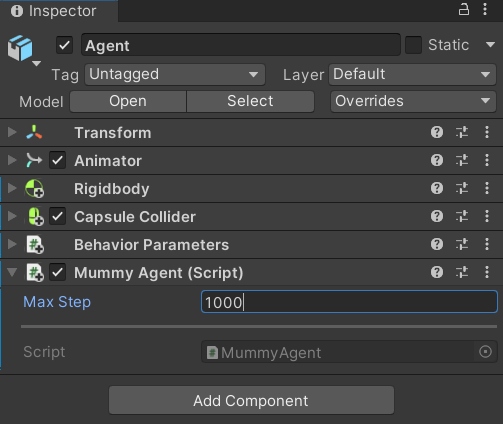

- Max Step : 해당 값만큼 움직였으나 보상이 없을 때 처음부터 다시 시작함







using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using Unity.MLAgents;   // ML_Agents 네임스페이스
using Unity.MLAgents.Sensors;
using Unity.MLAgents.Actuators;

/*
    에이전트의 역할
    1. 주변환경을 관측(Observations)
    2. 정책에 의해 행동(Action)
    3. 보상(Reward)
*/

public class MummyAgent : Agent
{
    // 초기화 메소드
    public override void Initialize()
    {

    }

    // 에피소드(학습의 단위)가 시작될 때마다 호출되는 메소드
    public override void OnEpisodeBegin()
    {

    }

    // 주변 환경을 관측하는 콜백 메소드
    public override void CollectObservations(VectorSensor sensor)
    {

    }

    // 정책으로부터 전달받은 데이터를 기반으로 행동을 실행하는 메소드
    public override void OnActionReceived(ActionBuffers actions)
    {

    }

    // 개발자의 테스트 용도 / 모방학습
    public override void Heuristic(in ActionBuffers actionsOut)
    {

    }

}

- 기본 함수들







🔶 Script 작성 :

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using Unity.MLAgents;   // ML_Agents 네임스페이스
using Unity.MLAgents.Sensors;
using Unity.MLAgents.Actuators;

/*
    에이전트의 역할
    1. 주변환경을 관측(Observations)
    2. 정책에 의해 행동(Action)
    3. 보상(Reward)
*/

public class MummyAgent : Agent
{
    private new Rigidbody rigidbody;
    private new Transform transform;
    private Transform targetTr;

    // 초기화 메소드
    public override void Initialize()
    {
        rigidbody = GetComponent<Rigidbody>();
        transform = GetComponent<Transform>();
        targetTr = transform.parent.Find("Target");
    }

    // 에피소드(학습의 단위)가 시작될 때마다 호출되는 메소드
    public override void OnEpisodeBegin()
    {
        // 물리력을 초기화
        rigidbody.velocity = Vector3.zero;
        rigidbody.angularVelocity = Vector3.zero;

        // 에이전트의 위치를 불규칙하게 변경
        transform.localPosition = new Vector3(Random.Range(-4.0f, 4.0f), 0.05f, Random.Range(-4.0f, 4.0f));

        // 타겟의 위치를 불규칙하게 변경
        targetTr.localPosition = new Vector3(Random.Range(-4.0f, 4.0f), 0.55f, Random.Range(-4.0f, 4.0f));
    }

    // 주변 환경을 관측하는 콜백 메소드
    public override void CollectObservations(VectorSensor sensor)
    {
        // 총 8개의 데이터를 관측
        sensor.AddObservation(targetTr.localPosition);  // (x,y,z)  3개의 데이터
        sensor.AddObservation(transform.localPosition); // (x,y,z)  3개의 데이터
        sensor.AddObservation(rigidbody.velocity.x);    // (x)      1개의 데이터
        sensor.AddObservation(rigidbody.velocity.z);    // (z)      1개의 데이터
    }

    // 정책으로부터 전달받은 데이터를 기반으로 행동을 실행하는 메소드
    public override void OnActionReceived(ActionBuffers actions)
    {

    }

    // 개발자의 테스트 용도 / 모방학습
    public override void Heuristic(in ActionBuffers actionsOut)
    {

    }

}

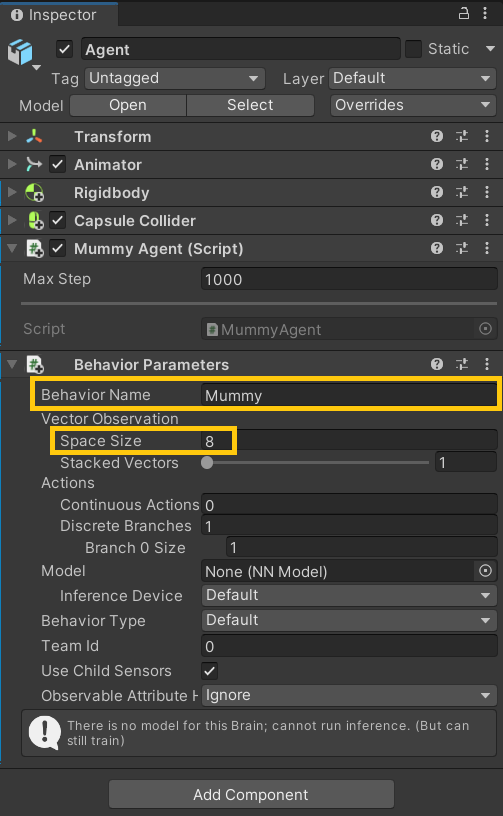

- 관측하는 데이터 개수를 정확하게 알아야함







- Behavior Name 명시

- Space Size : 관측하는 값 개수







using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using Unity.MLAgents;   // ML_Agents 네임스페이스
using Unity.MLAgents.Sensors;
using Unity.MLAgents.Actuators;

/*
    에이전트의 역할
    1. 주변환경을 관측(Observations)
    2. 정책에 의해 행동(Action)
    3. 보상(Reward)
*/

public class MummyAgent : Agent
{
    private new Rigidbody rigidbody;
    private new Transform transform;
    private Transform targetTr;

    // 초기화 메소드
    public override void Initialize()
    {
        rigidbody = GetComponent<Rigidbody>();
        transform = GetComponent<Transform>();
        targetTr = transform.parent.Find("Target");
    }

    // 에피소드(학습의 단위)가 시작될 때마다 호출되는 메소드
    public override void OnEpisodeBegin()
    {
        // 물리력을 초기화
        rigidbody.velocity = Vector3.zero;
        rigidbody.angularVelocity = Vector3.zero;

        // 에이전트의 위치를 불규칙하게 변경
        transform.localPosition = new Vector3(Random.Range(-4.0f, 4.0f), 0.05f, Random.Range(-4.0f, 4.0f));

        // 타겟의 위치를 불규칙하게 변경
        targetTr.localPosition = new Vector3(Random.Range(-4.0f, 4.0f), 0.55f, Random.Range(-4.0f, 4.0f));
    }

    // 주변 환경을 관측하는 콜백 메소드
    public override void CollectObservations(VectorSensor sensor)
    {
        // 총 8개의 데이터를 관측
        sensor.AddObservation(targetTr.localPosition);  // (x,y,z)  3개의 데이터
        sensor.AddObservation(transform.localPosition); // (x,y,z)  3개의 데이터
        sensor.AddObservation(rigidbody.velocity.x);    // (x)      1개의 데이터
        sensor.AddObservation(rigidbody.velocity.z);    // (z)      1개의 데이터
    }

    // 정책으로부터 전달받은 데이터를 기반으로 행동을 실행하는 메소드
    public override void OnActionReceived(ActionBuffers actions)
    {
        // 연속 : actions.ContinuousActions
        // 이산 : actions.DiscreteActions
        var action = actions.ContinuousActions;

        // [0] Up, Down
        // [1] Left, Right
        Vector3 dir = (Vector3.forward * action[0]) + (Vector3.right * action[1]);
        rigidbody.AddForce(dir.normalized * 50.0f);

        // 가만히 있을 때 마이너스 페널티 부여
        SetReward(-0.001f);
    }

    // 개발자의 테스트 용도 / 모방학습
    public override void Heuristic(in ActionBuffers actionsOut)
    {

    }

}

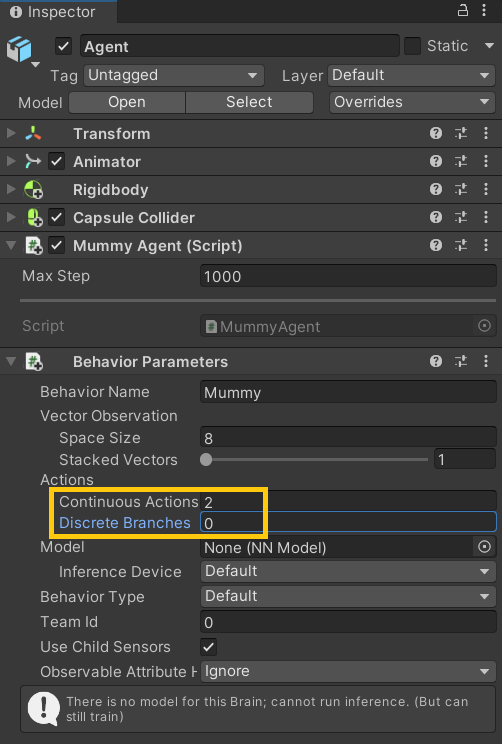

- 연속적인 값 2개 : Up,Down / Left, Right







using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using Unity.MLAgents;   // ML_Agents 네임스페이스
using Unity.MLAgents.Sensors;
using Unity.MLAgents.Actuators;

/*
    에이전트의 역할
    1. 주변환경을 관측(Observations)
    2. 정책에 의해 행동(Action)
    3. 보상(Reward)
*/

public class MummyAgent : Agent
{
    private new Rigidbody rigidbody;
    private new Transform transform;
    private Transform targetTr;

    // 초기화 메소드
    public override void Initialize()
    {
        rigidbody = GetComponent<Rigidbody>();
        transform = GetComponent<Transform>();
        targetTr = transform.parent.Find("Target");
    }

    // 에피소드(학습의 단위)가 시작될 때마다 호출되는 메소드
    public override void OnEpisodeBegin()
    {
        // 물리력을 초기화
        rigidbody.velocity = Vector3.zero;
        rigidbody.angularVelocity = Vector3.zero;

        // 에이전트의 위치를 불규칙하게 변경
        transform.localPosition = new Vector3(Random.Range(-4.0f, 4.0f), 0.05f, Random.Range(-4.0f, 4.0f));

        // 타겟의 위치를 불규칙하게 변경
        targetTr.localPosition = new Vector3(Random.Range(-4.0f, 4.0f), 0.55f, Random.Range(-4.0f, 4.0f));
    }

    // 주변 환경을 관측하는 콜백 메소드
    public override void CollectObservations(VectorSensor sensor)
    {
        // 총 8개의 데이터를 관측
        sensor.AddObservation(targetTr.localPosition);  // (x,y,z)  3개의 데이터
        sensor.AddObservation(transform.localPosition); // (x,y,z)  3개의 데이터
        sensor.AddObservation(rigidbody.velocity.x);    // (x)      1개의 데이터
        sensor.AddObservation(rigidbody.velocity.z);    // (z)      1개의 데이터
    }

    // 정책으로부터 전달받은 데이터를 기반으로 행동을 실행하는 메소드
    public override void OnActionReceived(ActionBuffers actions)
    {
        // 연속 : actions.ContinuousActions
        // 이산 : actions.DiscreteActions
        var action = actions.ContinuousActions;

        // [0] Up, Down
        // [1] Left, Right
        Vector3 dir = (Vector3.forward * action[0]) + (Vector3.right * action[1]);
        rigidbody.AddForce(dir.normalized * 50.0f);

        // 가만히 있을 때 마이너스 페널티 부여
        SetReward(-0.001f);
    }

    // 개발자의 테스트 용도 / 모방학습
    public override void Heuristic(in ActionBuffers actionsOut)
    {
        var action = actionsOut.ContinuousActions;
        action[0] = Input.GetAxis("Vertical");
        action[1] = Input.GetAxis("Horizontal");
    }
}







- Decision Requester 컴포넌트 추가

// Decision Requester 컴포넌트 : 결정을 요청하는 요청자

// Decision Period : 5번에 한 번 결정을 요청함







using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using Unity.MLAgents;   // ML_Agents 네임스페이스
using Unity.MLAgents.Sensors;
using Unity.MLAgents.Actuators;

/*
    에이전트의 역할
    1. 주변환경을 관측(Observations)
    2. 정책에 의해 행동(Action)
    3. 보상(Reward)
*/

public class MummyAgent : Agent
{
    private new Rigidbody rigidbody;
    private new Transform transform;
    private Transform targetTr;

    public Material goodMAT;
    public Material badMAT;
    private Material originMAT;

    private Renderer floorRd;

    // 초기화 메소드
    public override void Initialize()
    {
        rigidbody = GetComponent<Rigidbody>();
        transform = GetComponent<Transform>();
        targetTr = transform.parent.Find("Target");
        floorRd = transform.parent.Find("Floor").GetComponent<Renderer>();
        originMAT = floorRd.material;
    }

    // 에피소드(학습의 단위)가 시작될 때마다 호출되는 메소드
    public override void OnEpisodeBegin()
    {
        // 물리력을 초기화
        rigidbody.velocity = Vector3.zero;
        rigidbody.angularVelocity = Vector3.zero;

        // 에이전트의 위치를 불규칙하게 변경
        transform.localPosition = new Vector3(Random.Range(-4.0f, 4.0f), 0.05f, Random.Range(-4.0f, 4.0f));

        // 타겟의 위치를 불규칙하게 변경
        targetTr.localPosition = new Vector3(Random.Range(-4.0f, 4.0f), 0.55f, Random.Range(-4.0f, 4.0f));

        StartCoroutine(ReverMaterial());
    }

    IEnumerator ReverMaterial()
    {
        yield return new WaitForSeconds(0.2f);
        floorRd.material = originMAT;
    }

    // 주변 환경을 관측하는 콜백 메소드
    public override void CollectObservations(VectorSensor sensor)
    {
        // 총 8개의 데이터를 관측
        sensor.AddObservation(targetTr.localPosition);  // (x,y,z)  3개의 데이터
        sensor.AddObservation(transform.localPosition); // (x,y,z)  3개의 데이터
        sensor.AddObservation(rigidbody.velocity.x);    // (x)      1개의 데이터
        sensor.AddObservation(rigidbody.velocity.z);    // (z)      1개의 데이터
    }

    // 정책으로부터 전달받은 데이터를 기반으로 행동을 실행하는 메소드
    public override void OnActionReceived(ActionBuffers actions)
    {
        // 연속 : actions.ContinuousActions
        // 이산 : actions.DiscreteActions
        var action = actions.ContinuousActions;

        // [0] Up, Down
        // [1] Left, Right
        Vector3 dir = (Vector3.forward * action[0]) + (Vector3.right * action[1]);
        rigidbody.AddForce(dir.normalized * 50.0f);

        // 가만히 있을 때 마이너스 페널티 부여
        SetReward(-0.001f);
    }

    // 개발자의 테스트 용도 / 모방학습
    public override void Heuristic(in ActionBuffers actionsOut)
    {
        var action = actionsOut.ContinuousActions;
        action[0] = Input.GetAxis("Vertical");
        action[1] = Input.GetAxis("Horizontal");
    }

    // 보상 처리 로직
    void OnCollisionEnter(Collision coll)
    {
        if (coll.collider.CompareTag("DEAD_ZONE"))
        {
            floorRd.material = badMAT;
            SetReward(-1.0f);
            EndEpisode();   // 학습 종료
        }

        if (coll.collider.CompareTag("TARGET"))
        {
            floorRd.material = goodMAT;
            SetReward(1.0f);
            EndEpisode();
        }
    }
}

- 리워드 추가

- 트레이닝이 잘 되고 있는지 시각화 : 충돌 시 floor 색상 변화







- Stage 프리팹화

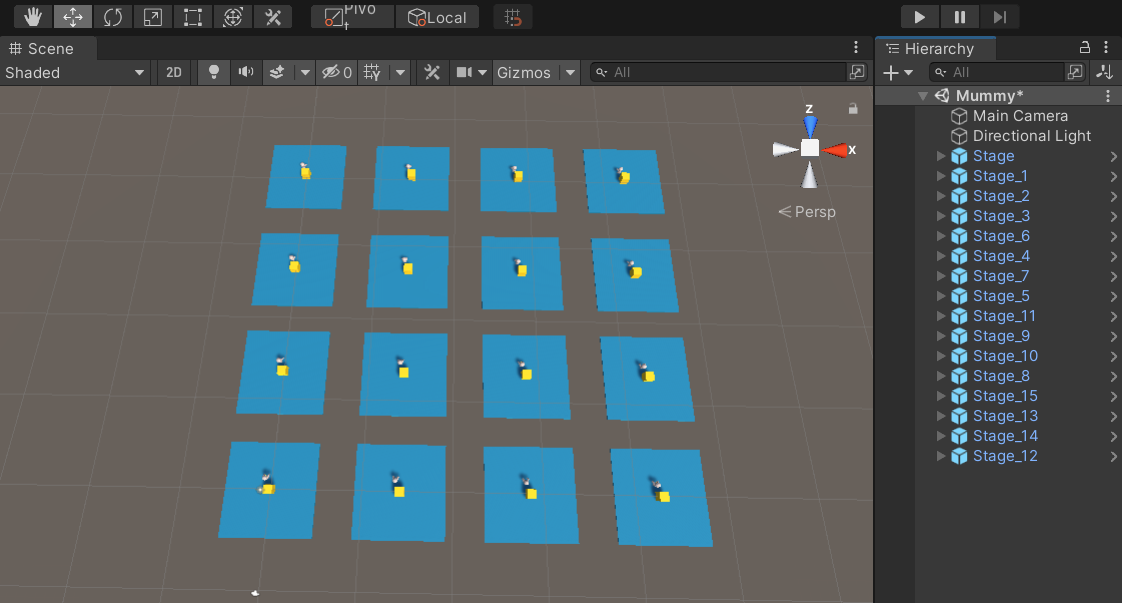

- 스테이지 복사







🔶 트레이닝 시키기

- 3DBall.yaml파일을 복사 > 이름을 Mummy.yaml로







- Mummy.yaml 파일이 생성됐음







- Mummy.yaml파일 open







behaviors:
  Mummy:  #Unity Behavior Parameters 컴포넌트의 Behavior 이름과 동일해야함
    trainer_type: ppo
    hyperparameters:
      batch_size: 64
      buffer_size: 12000
      learning_rate: 0.0003
      beta: 0.001
      epsilon: 0.2
      lambd: 0.99
      num_epoch: 3
      learning_rate_schedule: linear
    network_settings:
      normalize: true
      hidden_units: 128
      num_layers: 2
      vis_encode_type: simple
    reward_signals:
      extrinsic:
        gamma: 0.99
        strength: 1.0
    keep_checkpoints: 5
    max_steps: 300000   #300000번 실행 후 학습 종료
    time_horizon: 1000
    summary_freq: 10000 #10000번에 한번씩 summary

- Mummy.yaml

- behavior 이름 주의하기







- Mummy.yaml 파일이 있는 ppo폴더 안에서 위의 코드를 실행







- 유니티에서도 실행

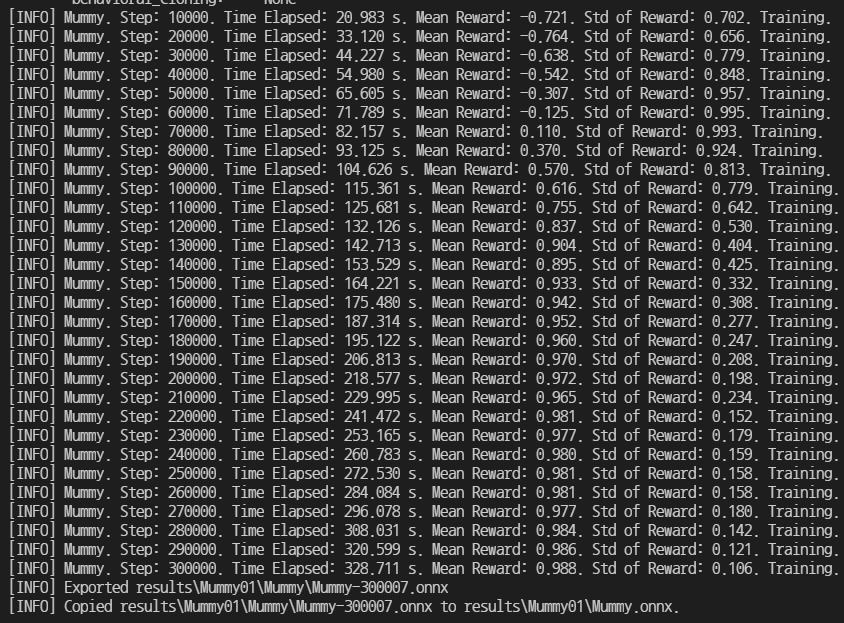

- 30000번 돌면 학습 종료됨







🔶 학습시킨 모델 적용시키기

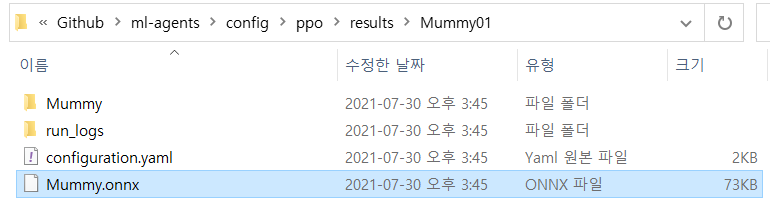

- 학습한 모델(.onnx)을 프로젝트 창에 끌어다 놓기

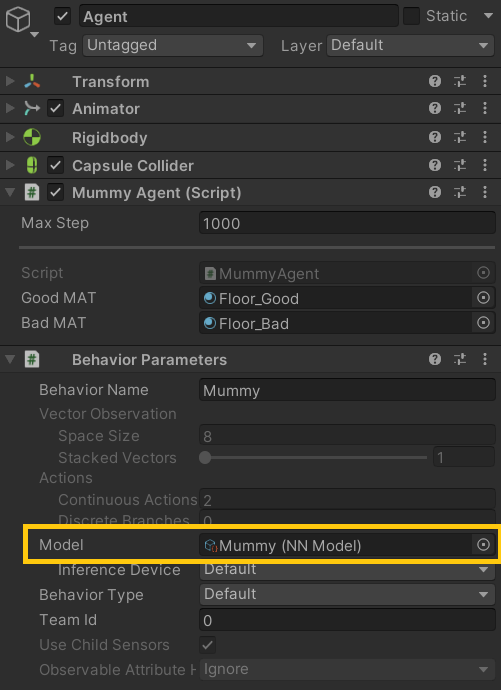

- Agent의 model 파라미터에 학습한 모델(.onnx) 끌어다놓기

- apply to prefab







- play해 보면 잘 학습된 결과를 볼 수 있음
